Opferplatten nach Maß, preiswert und anwenderfreundlich
Eine Unterlage zum Reinwasserstrahlschneiden, die in jedem gewünschten Maß und auch in jeder gewünschten Höhe angefertigt werden kann: Unterlegeplatten aus PP Stegplatte sind preiswert, anwenderfreundlich und flexibel.
Eine Unterlage zum Reinwasserstrahlschneiden muss unterschiedliche Eigenschaften vereinen um eine schnelle und anwenderfreundliche Fertigung zu ermöglichen:
1. Wasserableitung: Die Unterlage sollte das Wasser des Schneidestrahls ohne Stauung ins Wasserbecken abtransportieren.
2. Handhabung: Die Auflage sollte leicht und stabil sein, um sie bei Bedarf schnell wechseln zu können.
3. Passende Größe: Die Unterlage sollte je den Gerätetisch des Wasserstrahlschneideanlage möglichst genau passend abdecken.
4. Guter Halt für das Werkstück: Das oder die Werkstücke sollten auf der Platte trotz der nassen Umgebung nicht verrutschen können.
5. Haltbarkeit: Eine Unterlage zum Wasserstrahlscheiden sollte möglichst lange halten und bei lokaler Belastung auch flexibel austauschbar sein.
6. Recyclingfähigkeit. Als Verschleißartikel sollte die Platte möglichst bereits aus recyceltem Material hergestellt werden und nach der Nutzung recycelbar sein.
Für eine persönliche Beratung, welche Lösung sich für Ihre Ansprüche am besten eignet, senden Sie eine Mail an info@ppplatten.de oder rufen Sie uns gerne unter +49 8136 46999-0 an

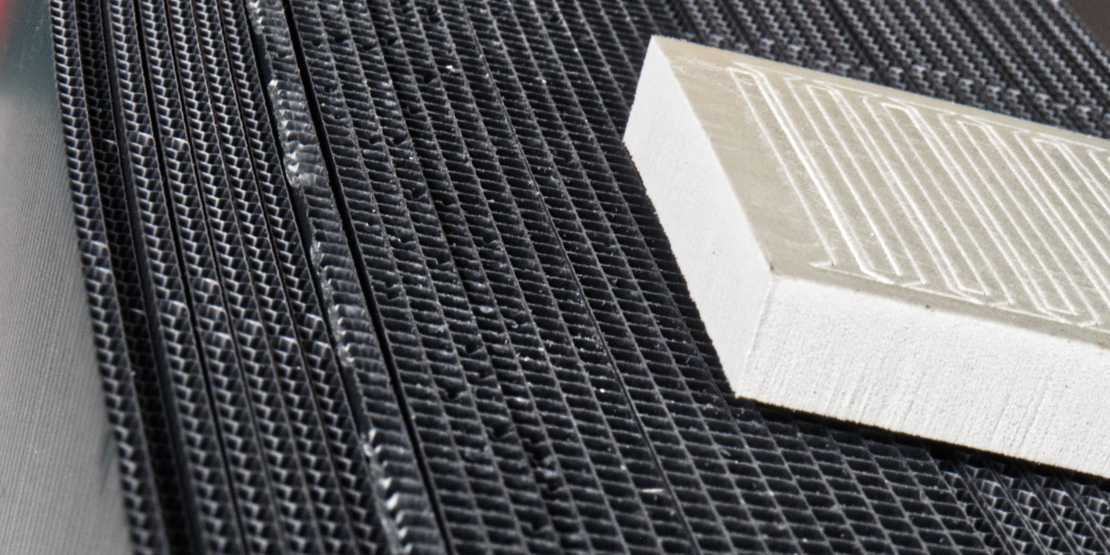

Senkrecht gestellte PP Stegplatten haben sich im Bereich des Reinwasserstrahlschneidens als Unterlage bewährt.
Die Platten werden dabei als Streifen von 50 bis 150 mm Breite geschnitten. Die Länge der Streifen wird so gewählt, dass sie zum Tisch der jeweiligen Anlage passt. Die Streifen werden dann in entsprechender Zahl senkrecht in den Rahmen des Tischs eingesetzt. Für einen Tisch mit einem Maß von 1500 x 2000 mm kommen also z.B. 400 Streifen mit 5 mm Plattenstärke und 1500 mm Länge zum Einsatz.
Die Wasserableitung funktioniert durch die senkrecht stehenden Stege sehr gut. Die Materialstärke von Stegen und Decklagen der Platte beträgt ca. 0,3 mm, Reflexionen des Wasserstrahls sind damit auf ein Mindestmaß reduziert. Die Werkstücke sind beim Wasserstrahlschnitt auf dieser Unterlage deutlich trockener als bei anderen Unterlagen.
Durch das geringe Gewicht und die hohe Stabilität der Platten lassen sich die Schneideunterlagen schnell und einfach herausnehmen, wenn z.B. die Anlage gereinigt werden soll oder die Unterlage gewendet werden soll. Je nach Vorgabe kann es hier sinnvoll sein, die einzelnen Plattenstreifen mit Spanplattenschrauben zu Blöcken in passender Größe zu verbinden.
Die Streifen können als millimetergenauer Zuschnitt auf jede gewünschte Maß geschnitten werden.
Die Höhe der Unterlegeplatte lässt sich durch die Breite der Zuschnitte flexibel bestimmen.

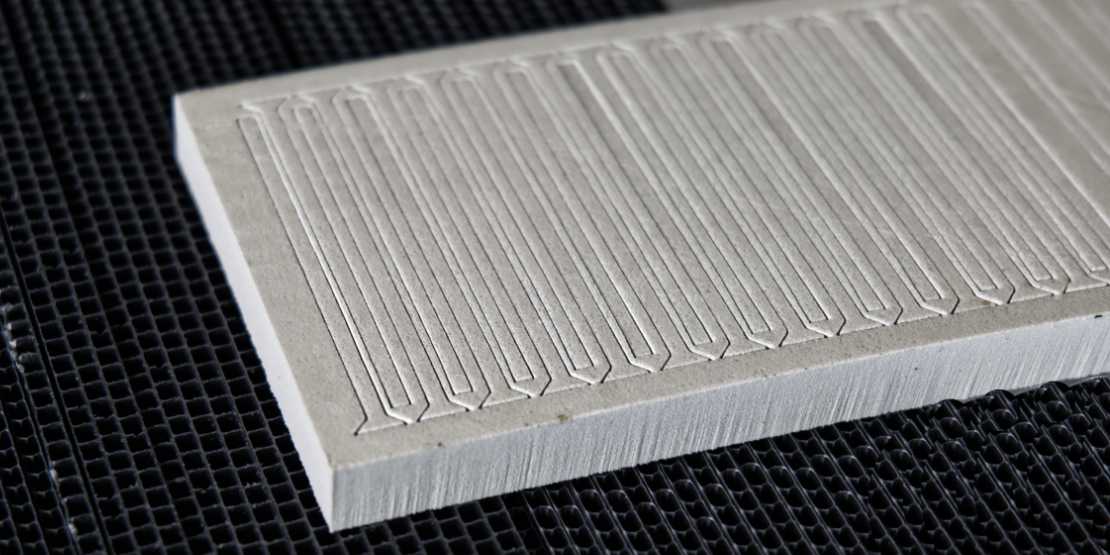

Durch die schnelle Ableitung des Wassers und die definierten Kanten der Stegplatten bleiben Werkstücke auch ohne weitere Fixierung genau in ihrer Position liegen.
Unterlagen aus PP-Stegplatten für Wasserstrahlschneiden sind lange haltbar. Die Unterlagen können gewendet werden, besonders belastete Bereiche können durch Wechseln der Plattenposition versetzt werden.
Die als Unterlage in der Regel verwendeten grauen oder schwarzen Stegplatten werden bereits aus bis zu 70% Recyklat hergestellt. Am Ende ihrer Lebensdauer können sie als sortenreines PP wieder komplett in den Recyclingprozess zurückgeleitet werden.
Im Normalfall werden Streifen aus Stegplatten von 5 mm Stärke mit einer Grammatur von 1000 g/qm verwendet. Als Farbe wird aufgrund des Preises in der Regel schwarz oder gelegentlich grau verwendet.
Einzelne Streifen oder Blöcke? Das hängt von der Einsatzart ab. Verschraubt Blöcke aus 20-40 Platten lassen sich schneller aus der Maschine nehmen und sind damit besser, wenn die Maschine häufig gereinigt oder umgebaut wird. Nicht verschraubte Platten lassen sich leichter versetzen und bieten mehr Flexibilität.
Welche Streifenbreite ist geeignet? Die Breite hängt von den Vorgaben der Maschine und der Art der Schnitte ab. Schmalere Streifen leiten das Wasser besser ab, breitere Streifen bieten eine längere Standzeit und möglicherweise Vorteile bei der Positioierung der Werkstücke.
Sind Zuschnitte aus Stegplatten auch für das Schneiden mit abrasiven Zusätzen geeignet? Eher nicht, die Unterlage eignet sich ausschließlich für das Reinwasserstrahlschneiden.
